XMemcached的結構方面的文檔比較少，可能對有興趣了解它的基本結構，或者想讀源碼的朋友入手比較困難。畫了兩張UML圖，一張是主要的類圖，描述了主要的類和接口之間的關系和結構。一張是序列圖，一次典型的get操作需要經過什么步驟。

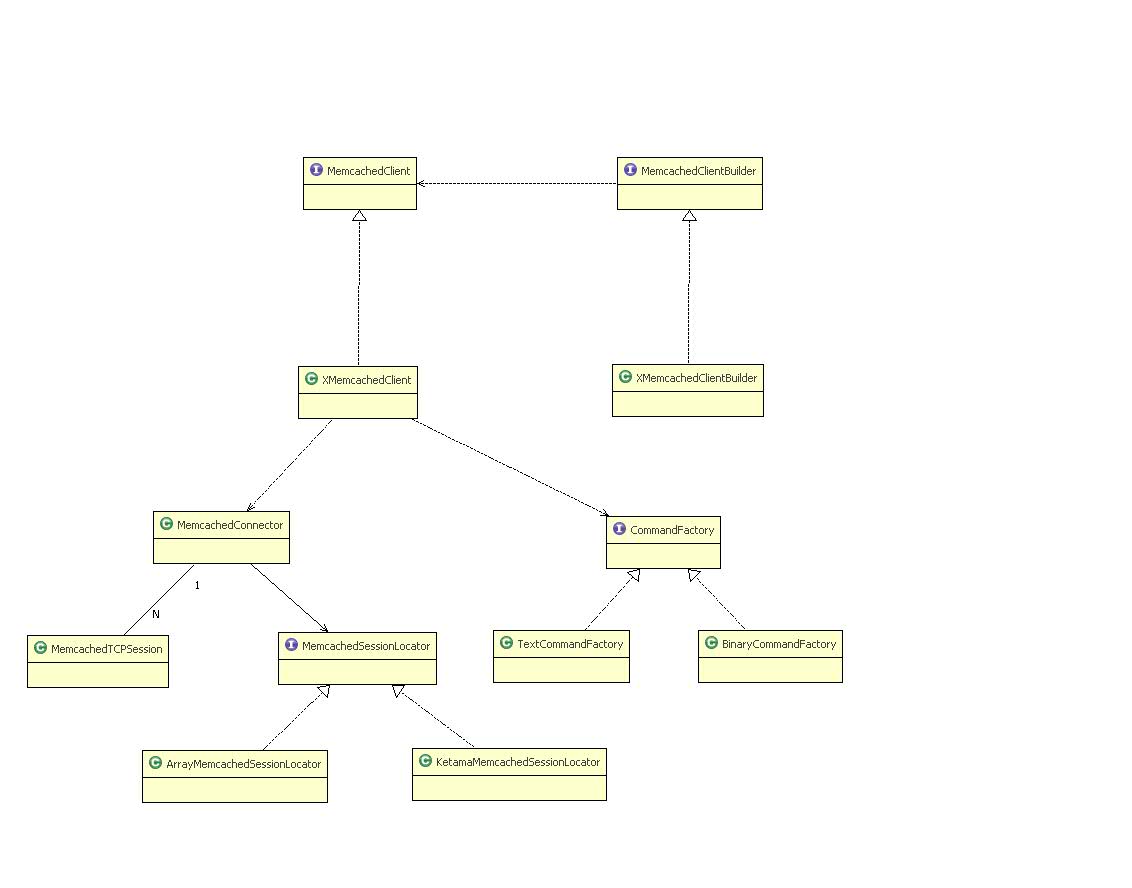

首先看類圖，沒有什么需要特別說明的。

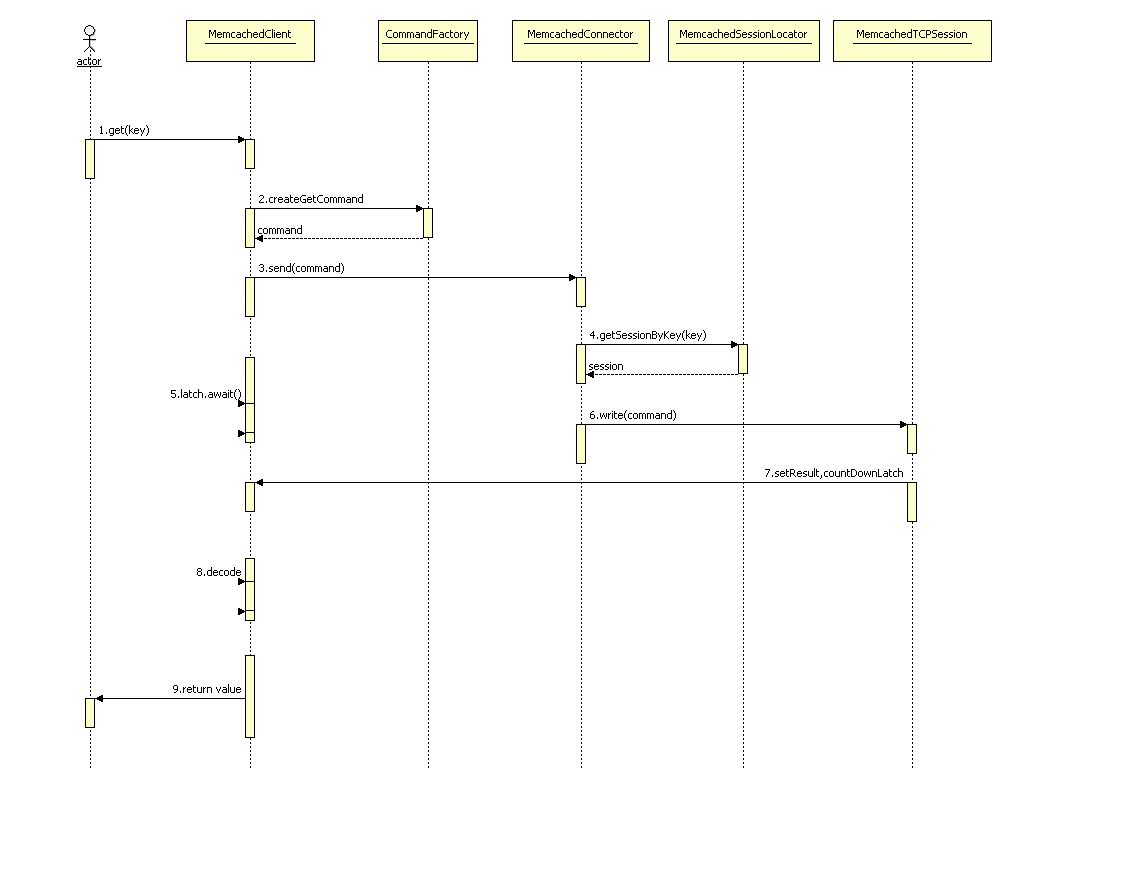

再看一下get操作的序列圖，需要注意的是等待響應的過程是異步的。
