 離開GEF項目組已經一個多月了，但是那段日子給我很深的印象，因為那仿佛是我真正下定決心，學習成為一個好的IT人員之路的開始。而且開始積累編程經驗。GEF并不簡單，面對這個攔路虎，我很是興奮，想把那段時間的學習體會以及我們的項目來個大致的介紹。

   我們的項目是一個Eclipse平臺上的用于本體建模的圖形編輯器，大家決定采用GEF框架，因為它非常適合開發帶有調色板的以編輯器為主要部件的應用程序。剛開始一個星期，非常迷茫，不知從何下手。這里要非常感謝八進制的blog，他寫的關于GEF的系列給了我很大的幫助，至今我還有很多沒有完全消化的地方。

一.   入門

我們選取了一個GefPractice的例子作為學習的對象。它的結構很清楚，包劃分得很容易理解（現在發現包的劃分基本是按照gef api中包的劃分來的）。它實現了一個簡單得編輯器的功能，可以創建節點、編輯節點和刪除節點，還可以創建節點之間的連接。它一共劃分了10個包：

1．              ui包：這里是用戶界面，主要是編輯器editor,編輯器一般是繼承GraphicalEditorWithPalette，這樣我們就可以得到一個GraphicalViewer和一個PaletteViewer。我認為學習從ui入手比較簡單，因為我們一般和editor接觸比較多，對于GEF內部工作機制的了解也應從editor開始，這樣更直觀。Editor中有幾個重要的概念：

①     在editor的構造函數中，調用setEditDomain()方法，而使用的一般就是DefaultEditDomain(),它是EditDomain的一個默認實現。它是一個GEF程序的狀態集合，包括命令棧，一個或多個EditpartViewer，和當前的活動工具。

②     兩個方法：configureGraphicalViewer()和initialGraphicalViewer(). configureCraphicalViewer()方法中替graphicalViewer設置rootEditPart，設置EditPartFactory。InitalGraphicalViewer()方法中，替graphicalViewer設置contentProvider，一般是畫布(model包中)，設置拖放監聽器(這個以后還要重點說明)。

③     GetAdapt()方法，應該是視圖之間的切換(這個現在還不太清楚)。

④     內部類繼承ContentOutlinePage實現大綱視圖。

2.model包：

模型：GEF的模型只與控制器打交道，而不知道任何與視圖有關的東西。為了能讓控制器知道模型的變化，應該把控制器作為事件監聽者注冊在模型中，當模型發生變化時，就觸發相應的事件給控制器，后者負責通知各個視圖進行更新。

類之間的層次關系

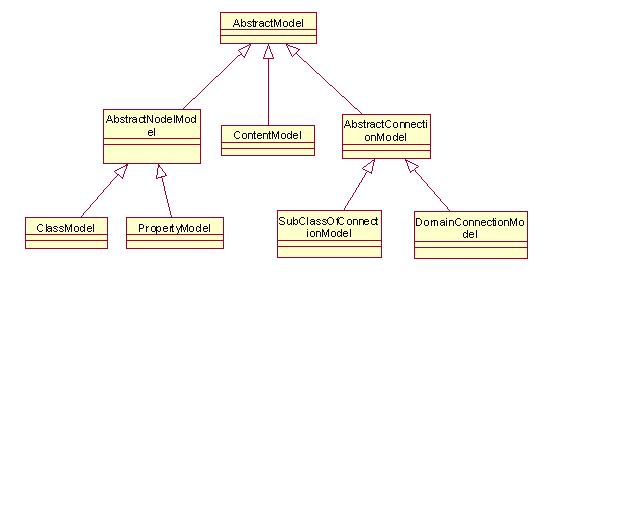

在org.sklse.oed本題編輯器項目中，創建了org.sklse.oed.model包來裝載模型，在設計中，我們結合java程序面向對象的特點，將創建的類抽象成三個層次，如下圖：

AbstractModel作為整個模塊的根類，實現模型層接點和連線公用的監聽接口，屬性變化監聽事件。主要是通過implements IpropertySource來實現的，IpropertySource是eclipse中關于屬性視圖開發方面的接口。

結點父類：AbstractNodeModel.class

該類抽象出結點公用的一些屬性和方法，比如：定義了P_CONSTRAINT、P_TEXT、P_SOURCE_CONNECTION、P_TARGET_CONNECTION等屬性，其中P_CONSTRAINT用來布局的，P_TEXT是模型的名字，而P_SOURCE_CONNECTION、P_TARGET_CONNECTION用來存放模型的源連接和目的連接的鏈表。

然后根據這些屬性定義一系列相關的操作，比如：

public void addSourceConnection(Object connx) {

              sourceConnections.add(connx);

              firePropertyChange(P_SOURCE_CONNECTION, null, null);

       }

上面就是一個很典型的方法，目的是給模型對象添加一個源連接，參數connx表示源連接，sourceConnections.add(connx);是源鏈表的添加方法，firePropertyChange(P_SOURCE_CONNECTION, null, null)方法來激活屬性變化事件。正如mvc模式的思想一樣，在模型被修改的同時，通過消息事件通知控制層（firePropertyChange），后者根據模型變化來修改視圖。

連線父類：AbstractConnectionModel.class

該類抽象出連線公用的一些屬性和方法，連線最重要的屬性就是P_BEND_POINT ，我把它理解成拐點，即可以通過拖動這個拐點來折變連線。一條連線就必須有源接點和目的接點，即source, target，在model層增加一個連線，也就等于在source和target的源接點連表和目的接點鏈表上增加這條記錄。有這類方法：

public void attachSource() {

              if (!source.getModelSourceConnections().contains(this))

                     source.addSourceConnection(this);

       }

對于P_BEND_POINT屬性的變化也必須有一套方法：

public void addBendpoint(int index, Point point) {

              bendpoints.add(index, point);

              firePropertyChange(P_BEND_POINT, null, null);

       }

畫板模型：ContentModel.class

編輯區的畫板模型,相當于母版，其他圖形都是添加到它上面的。

//定義一個屬性

public static final String P_CHILDREN = "_children";

//定義一個存放孩子接點的鏈表

private List children = new ArrayList();

public void addChild(Object child) {//添加孩子結點

              children.add(child);

              firePropertyChange(P_CHILDREN, null, null);//激活屬性變化事件

       }
