“hi，用你們TWaver能不能開發個3D的機房圖啊？”

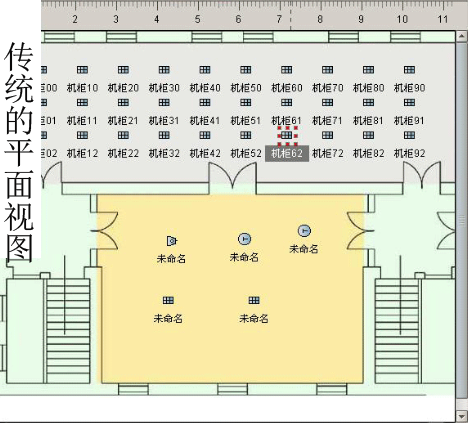

現在這句話幾乎成了客戶見我后的第二句話了，機房管理的呈現方式已經走了n久了，做資源管理的兄弟們奮發拼搏，為了最終客戶的口味一次次的去加班，做模板，挖空心思去想創意，從經典的表格式（很慶幸，我沒有經歷那個年代）走到平面圖管理（圖一），

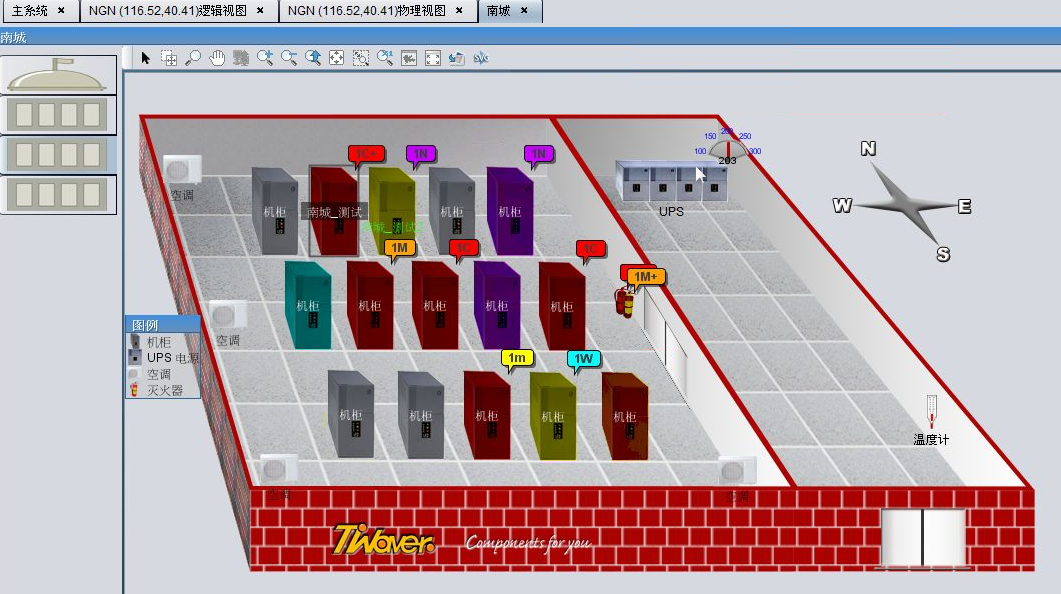

從純平面圖走向仿3D的正視效果（圖二），
本想已經做到極致了，可是沒料到，萬惡的摩爾定律，萬惡的GPU，萬惡的3D游戲把最終客戶的口味充分調動了起來，現在居然有了機房3D實景構建的需求。
在各個廠家都在關注于業務做強做精的時候，讓他們分心出來做這種效果，無論是哪一家廠商，都是一個不菲的成本項。滴水匯成海，各個廠家開始把這種需求越來越詳盡的反饋到了TWaver這邊，客戶的需求就是TWaver的責任，TWaver中國這邊迅速將需求整理匯集，發往了美國核心開發組，抓緊立項開發。經過緊張的工作，core team已經給我發過來了試用包，兄弟得以第一時間嘗鮮，我這里就趕緊的把這個包的特點提前披露，跟各位兄弟分享一下。
TWaver的3D開發包命名為TWaver 3D,立足于Java、Flex、.Net、HTML5多個語言開發平臺（當然目前兄弟我還是只拿到了Java版，畢竟這個是TWaver的魂魄所屬）。這個開發包設計目標是透明化3D開發，降低2D界面到3D界面的門檻，平滑轉移原來TWaver客戶項目的3D化需求；它的功能主要羅列如下：
（1）呈現3D場景
（2）內建（built-in）常見對象的3D模型，例如Room，Node，Equipment等等
（3）提供場景渲染接口
（4）提供默認交互接口及實現，例如鼠標導航，視圖縮放，實體對象的操作等等.這個功能，可以參考下面的例子
TWaver3D 初體驗
（5）已有模型文件的導入，例如3ds。（據我所知，此部分還在緊張進行中）
（6）簡化用戶3D開發的代碼復雜度，支持TWaver原有平面模型的轉換。這個功能大家可以看一個我們的一個小例子視頻：
設備平面圖映射為設備的3D模型
對于TWaver的用戶來說，渲染效果是一方面，另一方面還得把二次開發的復雜度大大降低才行，否則他們自己成本的控制就無從談起。我第一時間收到老外的郵件的時候，他在郵件里提的最多的就是可以大大降低用戶開發的代碼量。究竟有多省，我們自己來看看
1
public static void main(String[] args)
{
2
JFrame frame = new JFrame();
3 final TDataBox box = new TDataBox();
4 final TNetwork3D network = new TNetwork3D(box);
5 network.setSelectedMode(Consts3D.SELECTED_MODE_SKELEON);
6 JPanel panel = new JPanel(new BorderLayout());
7 panel.add(network, BorderLayout.CENTER);
8 JPanel controlPanel = new JPanel(new FlowLayout(FlowLayout.LEADING));
9
ActionListener listener = new ActionListener() {
10 public void actionPerformed(ActionEvent e) {
11 String command = e.getActionCommand();
12 AbstractButton ab = (AbstractButton) e.getSource();
13 if (ab instanceof JCheckBox) {
14 JCheckBox s = (JCheckBox) ab;
15 if ("show axes".equals(command)) {
16 network.setAxexVisible(s.isSelected());
17 } else if ("show background".equals(command)) {
18 Color bc = ab.isSelected() ? Color.CYAN : null;
19 network.setBackground(bc);
20 } else if ("highlight".equals(command)) {
21 int mode = ab.isSelected() ? Consts3D.SELECTED_MODE_HIGHLIGHT : Consts3D.SELECTED_MODE_SKELEON;
22 network.setSelectedMode(mode);
23
}
24 } else {
25 }
26 }
27 };
28 controlPanel.add(createButton(0, "show axes", listener));
29 controlPanel.add(createButton(0, "show background", listener));
30 controlPanel.add(createButton(0, "highlight", listener));
31 panel.add(controlPanel, BorderLayout.SOUTH);
32 frame.setContentPane(panel);
33 frame.setSize(1024, 700);
34 frame.setVisible(true);
35 frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
36 frame.setLocationRelativeTo(null);
37 javax.swing.SwingUtilities.invokeLater(new Runnable() {
38 public void run() {
39 //build the 3D scene
40 Room room = new Room();
41 Utils3D.setLocation(room, 0, 0, 0);
42 Utils3D.setSize(room, 15, 2, 12);
43 box.addElement(room);
44 double startx = -6.2;
45 double starty = -5;
46 double colStep = 1.3;
47 double rowStep = 2;
48 double length = 0.8;
49 double height = 1.8;
50 double depth = length;
51 for (int col = 0; col < 10; col++) {
52 for (int row = 0; row < 6; row++) {
53 Rack chassis = new Rack();
54 Utils3D.setLocation(chassis, startx + col * colStep,
55 starty + row * rowStep, 0);
56 Utils3D.setSize(chassis, length, height, depth);
57 box.addElement(chassis);
58 }
59 }
60 }
61 });
62
}
63public static AbstractButton createButton(int type, String command, ActionListener listener) {
64 AbstractButton button = null;
65 if (type == 0) {
66 button = new JCheckBox(command);
67 } else {
68 button = new JButton(command);
69 }
70 button.addActionListener(listener);
71 return button;
72}
這段代碼除了界面布局、ActionListener處理、以及Swing對象的構建之外，就只剩下12行做機房模型的代碼了。大家想知道這點代碼能做到什么效果嗎，請看
快速搭建3D機房實景
