今日繼續講解jbpm框架，早上湯老師領著大家把昨天的內容復習了一下，然后做了總結。總結之后十分清晰。

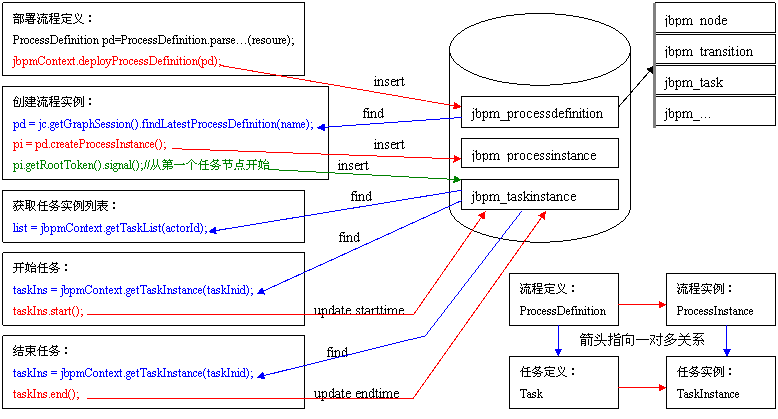

一、昨日回顧
1. 部署流程定義：“deployProcessDefinition”向“jbpm_processdefinition” 表中添加新的流程定義記錄，同時向其子表添加詳細信息。
2. 創建流程實例：“findLatestProcessDefinition”到“jbpm_processdefinition”表中獲取指定名稱的流程定義。“createProcessInstance”創建的流程實例被保存到“jbpm_ processinstance”表中。“pi.getRootToken().signal()”中的Token指向當前任務（游標），signal發出一個信號到達下一個任務節點，同時向“jbpm_ taskinstance” 表中添加一個任務節點。“pi.getRootToken().signal()”為到達第一個任務節點。
3. 獲取任務實例列表：“getTaskList”根據指定的actorId到“jbpm_ taskinstance”表中獲取對應的任務列表。
4. 開始任務：“getTaskInstance”到“jbpm_ taskinstance”表中獲取指定的任務實例。“start”向“jbpm_ taskinstance”表中對應的記錄添加任務起始時間。
5. 結束任務：“getTaskInstance”到“jbpm_ taskinstance”表中獲取指定的任務實例。“end”向“jbpm_ taskinstance”表中對應的記錄添加任務結束時間。“end”內部調用“taskIns.getToken().signal();”指向下一個任務節點。
今日新內容主要為四點，流程定義文檔、節點、動作與事件、任務分配。突然的感覺到事件在JavaEE中被廣泛應用，看來事件驅動還是十分重要的。
二、流程定義文檔（PAR）
1.打包流程文檔時必須使用zip格式。
2.在根目錄中或zip壓縮文件中，包含如下文件：
i. processdefinition.xml（必須，jbpm的流程配置文件。）
ii. processimage.jpg（可選，流程設計器生成的圖片文件。）
iii. gpd.xml（可選，流程設計器中圖元的坐標等信息。）
iv. classes/（可選，存放用到的java類。）
3.eclipse的jbpm插件可以打包和部署流程，在設計頁面的標簽的旁邊“Deployment”頁面。在“Files and Floders”與“Java Classes and Resources”中，選擇將要打包或部署的文件。“Local Save Settings”打包到…。“Deployment Server Settings”發布到JBOSS WEB容器，此時必須走動JBOSS WEB容器，采取默認設置即可。
4.更新的問題（版本）
我們每次部署流程時，JBOSSWEB容器都會為流程設置一個新的版本，而不會去覆蓋之前部署的應用。使用之前的應用與對應的版本保留，不會造成數據出錯。所以每次應該重新部署應用，也不要刪除以前的應用。
如果被刪除或覆蓋，新部署的流程相比以前的流程。多了或少了幾個任務節點，那使用之前的數據訪問就會出錯。
三、節點
1.預定義節點
1) Start-state：開始狀態節點。
2) End-state：結束狀態節點。
3) Task-Node：任務節點，非常重要，昨天已經學習過。

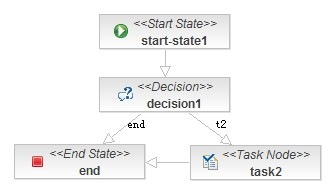

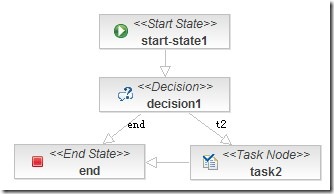

4) Decision：決策分支節點，此節點的handler委托類（delegation）必須實現DecisionHandler接口。如：
|
| Start-state |
| 需要為Decision的handler頁面的delegation屬性添加一個實現“DecisionHandler”接口的類。 此類返回一個String類型，用于指定decision節點執行哪個分支。 |
實現“DecisionHandler”接口的類：
| package cn.itcast.cc.jbpm.node.decision; import org.jbpm.graph.exe.ExecutionContext; import org.jbpm.graph.node.Decision; import org.jbpm.graph.node.DecisionHandler; public class DecisionNodeTest extends Decision implements DecisionHandler { private static final long serialVersionUID = 1L; @Override public String decide(ExecutionContext arg0) throws Exception { //ExecutionContext節點的執行環境，通過這個參數可以獲取所有信息。 return "t2";//執行transition名為“t2”的分支。 } } |
5) Fork/join：分叉與合并結點，可以把Fork/join看作是一個大節點。內部包含多條并行的子節點流程。
|
| Start-state |
| fork |
| 兩個分支是并行關系。直接兩個分支全部執行完成，才會到達join。此處自動生成transition名稱，tq和t3。如果沒有，重新連接即可。必須具有transition名稱。 |
| Join，選擇到此處時不全停留，直接到達end-state。 |
| End-state |
6) State：狀態節點，當流程執行到此節點時會暫停，直到調用token的signal方法時才會繼續向下執行。（沒有別的用處）
2.自定義節點
自定義節點的實現需要使用普通“Node”節點，與節點Action動作相配合。以實現預定義節點所不能完成的功能。
Node + action示例：
|
| Start-state |
| Node |
| End-state |
為node1的action->details屬性頁面的Handler添加一個實現了“ActionHandler”接口的類（必須選中頁面中的“Configuration Action”），我為在此類中打印一條語語句：
| package cn.itcast.cc.jbpm.node.customize; import org.jbpm.graph.def.ActionHandler; import org.jbpm.graph.exe.ExecutionContext; public class CustomizeAction implements ActionHandler { private static final long serialVersionUID = 1L; @Override public void execute(ExecutionContext executionContext) throws Exception { //ExecutionContext節點的執行環境，通過這個參數可以獲取所有信息。 System.out.println("*****CustomizeAction*****"); } } |
四、動作與事件
動作我們在第三部分末尾已經介紹過，Jbpm的的節點包含三類事件（共7個事件）。Jbpm7個事件的執行順序：
|
| node-leave：離開start-state1節點，可通過插件配置。 |
| Transition：從start-sate1過渡到task-node1的事件，可通過插件配置。 |
| node-enter：進入task-node1節點，可通過插件配置。 task-create：創建任務事件，需要插件/手動配置。 task-assign：分配任務事件，需要插件/手動配置。 task-start：任務開始事件，需要插件/手動配置。 task-end：任務結束事件，需要插件/手動配置。 |
| … |
| … |
上表中的事件是jbpm流程中比較常用的事件，事件不影響流程的執行。
讓我們為上面的流程添加7個，表中對應的事件。事件處理統一使用一個實現了“ActionHandler”接口的類：
| package cn.itcast.cc.jbpm.node.event; import org.jbpm.graph.def.ActionHandler; import org.jbpm.graph.exe.ExecutionContext; public class NodeEventTest implements ActionHandler { private static final long serialVersionUID = 1L; @Override public void execute(ExecutionContext executionContext) throws Exception { // 打印事件類型 System.out.println(executionContext.getEvent().getEventType()); } } |
processdefinition.xml文件內容為：
| <?xml version="1.0" encoding="UTF-8"?> <process-definition xmlns="" name="NodeEvent"> <start-state name="start-state1"> <transition to="task-node1"></transition> <event type="node-leave"> <action class="cn.itcast.cc.jbpm.node.event.NodeEventTest" name="printNodeEventType"></action> </event> </start-state> <task-node name="task-node1"> <task name="下訂單"> <assignment actor-id="客戶"></assignment> <event type="task-create"> <action ref-name="printNodeEventType" /> </event> <event type="task-assign"> <action ref-name="printNodeEventType" /> </event> <event type="task-start"> <action ref-name="printNodeEventType" /> </event> <event type="task-end"> <action ref-name="printNodeEventType" /> </event> </task> <event type="node-enter"> <action ref-name="printNodeEventType"></action> </event> <transition to="end-state1"></transition> </task-node> <end-state name="end-state1"> <event type=""></event> </end-state> </process-definition> |
如果 task-node中包含多個task。將event放在task外部，task-node的內部，所有的task將共用同一個事件處理類。如果將event放在task內部，task將使用各自內部的事件處理類。
將流程發布到JBOSSWEB容器中（注意將類“NodeEventTest”一同發布），一步步執行查看控制臺的輸出。
五、任務分配
1.個人任務（推模型）
個人任務屬于個人，只有個人能看到，必須由個人完成。個人任務的分配方式：
1) 手動添加，通過設計器設置task的Actor屬性值。
2) Actor：通過設計器使用表達式將Actor設置為#{customer}，在事件處理函數中通過“executionContext.getContextInstance().setTransientVariable(name, value)”設置變量值，動態更改actor。
3) 為Task的“Assignment->Handler”添加一個實現了AssignmentHandler接口的類，在“assign”方法中調用“assignable.setActorId(actor);”方法設置Actor屬性值。
4) 可以在程序的任何位置使用“TaskInstance.setActorId(actor)”設置Actor的值。
2.組任務（拉/競爭模型）
組任務屬于小組，只有小組成員可以查看，但必須僅有一個人來完成。組任務的分配試：
1) 手動添加，通過設計器設置task的PooledActors屬性值，使用“,”分隔。
2) PooledActors：通過設計器使用表達式將PooledActors屬性設置為#{actors}，在事件處理函數中通過“executionContext.getContextInstance().setTransientVariable(name, value)”設置變量值，動態更改actor。
3) 為Task的“Assignment->Handler”添加一個實現了AssignmentHandler接口的類，在“assign”方法中調用“assignable. setPooleActors (actors);”方法設置PooleActors屬性值。
4) 可以在程序的任何位置使用“taskInstance.setPooledActors(actors)”，設置PooledActors的值。
3.查詢
1) 個人任務：jbpmContext.getTaskMgmtSession().findTaskInstances (actorId)。
2) 組任務：jbpmContext.getTaskMgmtSession().findPooledTaskInstances(actorId)。
actorId可以屏蔽pooledActors
4.Swimlane（泳道）
湯兄弟今天只是簡單介紹了一下泳道，這個功能并不常用。

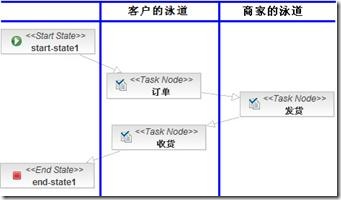

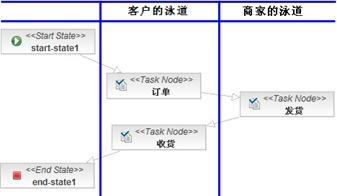

泳道圖：
OK，今天的內容到此結束。明天就開始我們的OA系統了，主要使用struts+hibernate+jbpm開發！
哈哈，加油！
