一、分布式實現原理

???????

??????? 如上圖所示，主要通過 Apache-Server 作為中轉服務器，實現多個 tomcat 服務器之間的分布式處理，用戶直接請求 Apache-Server ，然后 Apache-Server 會將請求分發到具體的 tomcat-server ，之后 tomcat-server 響應客戶請求并返回結果到 Apache-Server ，最后 Apache-Server 返回結果給用戶

二、負載均衡

文件說明：

mod_jk.conf

主要定義 mod_jk 模塊的位置以及 mod_jk 模塊的連接日志設置，還有定義 worker.properties 文件的位置。 ?

worker.properties?
定義 worker 的參數，主要是連接 tomcat 主機的地址和端口信息。如果 Tomcat 與 apache 不在同一臺機器上，或者需要做多臺機器上 tomcat 的負載均衡只需要更改 workers.properties 文件中的相應定義即可。

％ APACHE_HOME ％為你的安裝目錄 ?

環境說明：

??????? 主要使用了一個 Apache Server 和兩個 Tomcat ，在同一臺電腦上進行測試。

1.? 準備軟件

Jdk1.6

下載地址： http://java.sun.com

tomcat -6.0.29

下載地址： http://jakarta.apache.org

apache_2.2.4-win32-x86-no_ssl.msi

下載地址： http://httpd.apache.org/download.cgi

mod_jk-1.2.31-httpd-2.0.52.so?( 主要作用是建立 Apache Server 與 Tomcat 之間的連接 )

下載地址： http://www.apache.org/dist/tomcat/tomcat-connectors/jk/binaries/

??????? 說明： apache-server 安裝完成后，可以在瀏覽器中輸入 http://localhost/ 來測試，如果出現 ” It works!” 則表示安裝成功。

2.? 安裝 mod_jk 連接模塊

安裝好 Jdk 、 tomcat 、 apache 后 , 加入 mod_jk 連接模塊，就是把 mod_jk- 1.2.31 -httpd-2.2.3.so 文件拷貝到％ APACHE_HOME ％ \modules 下，把 jk 模塊的配置放到單獨的文件中來，在％ APACHE_HOME ％ \conf 目錄新建 mod_jk.conf 、 workers.properties 文件。

在 httpd.conf 最后加上：

??????? #?JK?module?settings

Include?conf/mod_jk.conf? ?

說明：以上表示將 mod_jk.conf 配置文件包含進來

3.? 修改 mod_jk.conf 文件

為了保持 httpd.conf 文件的簡潔，把 jk 模塊的配置放到單獨的文件中來。

??????

在 mod_jk.conf 文件中添加以下內容：

# Load mod_jk2 module

LoadModule jk_module modules/mod_jk-1.2.31-httpd-2.2.3.so

# Where to find workers.properties( 引用 workers 配置文件 )

JkWorkersFile conf/workers.properties

# Where to put jk logs(log 文件路徑 )

JkLogFile logs/mod_jk2.log

# Set the jk log level [debug/error/info](log 級別 )

JkLogLevel info

??????

# Select the log format(log 格式 )

JkLogStampFormat "[%a %b %d %H:%M:%S %Y] "

# JkOptions indicate to send SSL KEY SIZE,

JkOptions +ForwardKeySize +ForwardURICompat -ForwardDirectories

# JkRequestLogFormat set the request format

JkRequestLogFormat "%w %V %T"

# Send JSPs for context / to worker named loadBalancer(URL 轉發配置，匹配的 URL 才轉發到 tomcat 進行處理 )

JkMount /*.jsp controller

# JkMount /*.* loadBalancer

??????

4.? 修改 workers.properties 文件

在 workers.properties 文件中添加以下內容：

#server? 列表

worker.list =? controller,tomcat1,tomcat2

# tomcat1(ajp13? 端口號，在tomcat下server.xml配置,默認8009)

worker.tomcat1.port=8009

#tomcat 的主機地址，如不為本機，請填寫ip地址

worker.tomcat1.host=localhost

worker.tomcat1.type=ajp13

#server 的加權比重，值越高，分得的請求越多

worker.tomcat1.lbfactor = 1

# tomcat2

worker.tomcat2.port=9009

worker.tomcat2.host=localhost

worker.tomcat2.type=ajp13

worker.tomcat2.lbfactor = 1

# controller( 負載均衡控制器)

worker.controller.type=lb

#? 指定分擔請求的tomcat

worker.controller.balanced_workers=tomcat1,tomcat2

#worker.controller.sticky_session=true

說明：此文件配置了 2 個 tomcat 服務器進行負載均衡處理

???

5.? 修改 tomcat 配置文件 server.xml

??????? 更改其中一個的設置打開 tomcat2/conf/server.xml 文件，修改里面所有的端口設置，將 8 改為 9 ，如下： ??????
?

6.? 編寫一個測試頁面 teat1.jsp

??????? 建立一個 test 的 web 應用，里面新建一個 test1.jsp, 內容為

<% @?page?language = " java " ?contentType = " text/html;?charset=UTF-8 "

????pageEncoding = " UTF-8 " %>

<! DOCTYPE?html?PUBLIC?"-//W3C//DTD?HTML?4.01?Transitional//EN"?"http://www.w3.org/TR/html4/loose.dtd" >

< html >

< head >

< meta? http-equiv ="Content-Type" ?content ="text/html;?charset=UTF-8" >

< title > test1 </ title >

</ head >

< body >

<% ?

???System.out.println( " =========================== " );

</ body >

</ html >

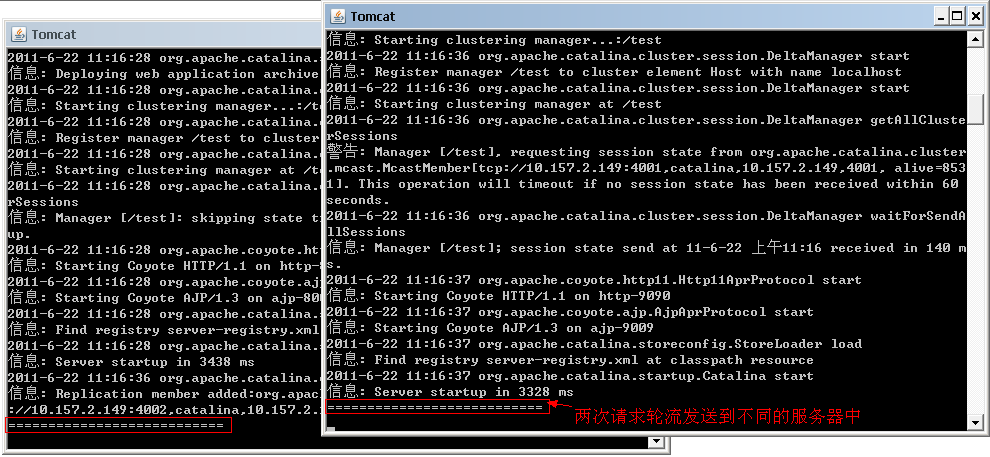

7.? 啟動服務器并進行測試

??????? 依次啟動 apache-server 、 tomcat1 、 tomcat2 ，通過 ? http://localhost/test/test1.jsp ? 訪問，查看 tomcat1 的窗口，可以看到打印了一行 "==========" ，再刷新一次， tomcat2 也打印了一條，再刷新，可以看到請求會被 tomcat1,tomcat2 輪流處理 , 實現了負載均衡

三、集群 (session復制 )

只配置負載均衡還不行，還要 session 復制，也就是說其中任何一個 tomcat 的添加的 session ，是要同步復制到其它 tomcat ， ? 集群內的 tomcat 都有相同的 session

1. tomcat 配置

1.1? 修改 tomcat1, tomcat2 的 server.xml 文件添加集群內容， tomcat5.5 無需添加，只需要去掉注釋符， tomcat6.0 需要添加，內容如下：

<Cluster className="org.apache.catalina.cluster.tcp.SimpleTcpCluster"

?????????????????managerClassName="org.apache.catalina.cluster.session.DeltaManager"

?????????????????expireSessionsOnShutdown="false"

?????????????????useDirtyFlag="true"

?????????????????notifyListenersOnReplication="true">

????????????<Membership

? ???????????????className="org.apache.catalina.cluster.mcast.McastService"

????????????????mcastAddr="228.0.0.4"

????????????????mcastPort="45564"

????????????????mcastFrequency="500"

????????????????mcastDropTime="3000"/>

????????????<Receiver

?????????? ??????className="org.apache.catalina.cluster.tcp.ReplicationListener"

????????????????tcpListenAddress="auto"

??? ?????????????tcpListenPort="4001"

????????????????tcpSelectorTimeout="100"

????????????????tcpThreadCount="6"/>

????????????<Sender

?????????? ??????className="org.apache.catalina.cluster.tcp.ReplicationTransmitter"

????????????????replicationMode="pooled"

????????????????ackTimeout="15000"

????????????????waitForAck="true"/>

????????????<Valve className="org.apache.catalina.cluster.tcp.ReplicationValve"

???????????????????filter=".*\.gif;.*\.js;.*\.jpg;.*\.png;.*\.htm;.*\.html;.*\.css;.*\.txt;"/>

??????????????????

????????????<Deployer className="org.apache.catalina.cluster.deploy.FarmWarDeployer"

??????????????????????tempDir="/tmp/war-temp/"

??????????????????????deployDir="/tmp/war-deploy/"

??????????????????????watchDir="/tmp/war-listen/"

??????????????????????watchEnabled="false"/>

?????????????????????

???? ??????? ???????<ClusterListener className="org.apache.catalina.cluster.session.ClusterSessionListener"/>

????????</Cluster>

分別添加以上內容后，在 tomcat2 中，修改 tcpListenPort="4001"? 為 4002

1.2. Engine 增加 jvmRoute 屬性設置， jvmRoute 的值來自于 workers.properties 文件所設置的服務器名稱。

#server? 列表

worker.list =? controller,tomcat1,tomcat2

2.? 添加 test.jsp 頁面

2.1. test.jsp 添加以下內容：

<% @?page?contentType = " text/html;?charset=UTF-8 " %>

<% @?page?import = " java.util.* " %>

< html >

< head >

< title > Cluster?App?Test </ title >

</ head >

< body >

Server?Info:

??out.println(request.getLocalAddr()? + ? " ?:? " ? + ?request.getLocalPort()? + ? " <br> " );

??out.println( " <br>?ID? " ? + ?session.getId()? + ? " <br> " );

?? // ?如果有新的?Session?屬性設置

?? String ?dataName? = ?request.getParameter( " dataName " );

?? if ?(dataName?! = ? null ? && ?dataName.length()? > ? 0 )?{

????? String ?dataValue? = ?request.getParameter( " dataValue " );

?????session.setAttribute(dataName,?dataValue);

??}

??out.print( " <b>Session?列表</b> " );

??Enumeration?e? = ?session.getAttributeNames();

?? while ?(e.hasMoreElements())?{

????? String ?name? = ?( String )?e.nextElement();

????? String ?value? = ?session.getAttribute(name).toString();

?????out.println(name? + ? " ?=? " ? + ?value? + ? " <br> " );

?????System.out.println(name? + ? " ?=? " ? + ?value);

??}

< form? action ="test.jsp" ?method ="POST" >

名稱: < input? type =text? size =20? name ="dataName" > ? < br >

值: < input? type =text? size =20? name ="dataValue" > ? < br >

< input? type =submit ></ form >

</ body >

</ html >

2.2.? 修改 web.xml 文件，加入 <distributable/> 節點，如下所示：

<? xml?version="1.0"?encoding="UTF-8" ?>

< web-app? xmlns:xsi ="http://www.w3.org/2001/XMLSchema-instance" ?xmlns ="http://java.sun.com/xml/ns/javaee" ?xmlns:web ="http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd" ?xsi:schemaLocation ="http://java.sun.com/xml/ns/javaee?http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd" ?id ="WebApp_ID" ?version ="2.5" >

?? < display-name > test </ display-name >

?? < distributable />

?? < welcome-file-list >

???? < welcome-file > index.html </ welcome-file >

???? < welcome-file > index.htm </ welcome-file >

???? < welcome-file > index.jsp </ welcome-file >

???? < welcome-file > default.html </ welcome-file >

???? < welcome-file > default.htm </ welcome-file >

???? < welcome-file > default.jsp </ welcome-file >

?? </ welcome-file-list >

</ web-app >

3. Session 復制測試

測試步驟如下：

1)???????? 啟動 apache-server 、 tomcat1 、 tomcat2

2)???????? 訪問 http://localhost/test/test.jsp ，輸入名稱： test0001 、值： 123 并點擊“提交查詢內容”按鈕，顯示效果如下：

如上圖所示， tomcat1 創建了一個新的 session ， session 中有屬性 test0001, 值為 123
?

3)???????? 關閉 tomcat1 服務器， tomcat1 端口為 8080 ，如下圖：

4)???????? 在頁面中再次點擊“提交查詢內容”按鈕，效果如下：

????前端頁面并沒有發生改變，接下來查看后臺情況：
????

???? 如圖所示，可以發現 session 已成功復制到 tomcat2 中，以此證明 tomcat 集群已配置成功。

5)???????? 另外來看看不關閉 tomcat1 服務器再次提交的情況

??????? 如圖所示，請求并沒有轉發到 tomcat2 服務器，而是再次轉回 tomcat1 服務器，這種情況是由于配置了 jvmRoute 所致，以個人理解，配置了此屬性后， apache-server 會根據 session 情況來進行路由，同一個 session 會轉發給同一個服務器。

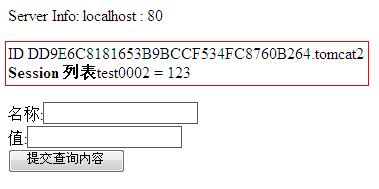

6)???????? 打開一個新的 IE 窗口，并訪問 http://localhost/test/test.jsp

?????????????
???????????????
????????????? 新窗口的請求轉發到了 tomcat2 服務器， session 的 id 為 DD9E6C8181653B9BCCF534FC8760B264.tomcat2 ，根據測試結果可以說明，在不發生服務器關閉的情況下，每個 session 會綁定到同一個服務器中，而不會在服務器間發生復制。
