Struts是Apache 基金會Jakarta 項目組的一個Open Source 項目，它采用MVC模式，能夠很好地幫助java 開發者利用J2EE開發Web應用。和其他的java架構一樣，Struts 也是面向?qū)ο笤O(shè)計，將MVC模式"分離顯示邏輯和業務邏輯"的能力發揮得淋漓盡致。Structs 框架的核心是一個彈性的控制層，基于如 Java Servlets，JavaBeans，ResourceBundles與XML等標準技術，以及 Jakarta Commons 的一些類庫。Struts有一組相互協作的類（組件）、Serlvet以及jsp tag lib組成。基于struts構架的web應用程序基本上符合JSP Model2的設計標準，可以說是一個傳統 MVC設計模式的一種變化類型。
　　
　　Struts有其自己的控制器（Controller），同時整合了其他的一些技術去實現模型層（Model）和視圖層（View）。在模型層，Struts可以很容易的與數據訪問技術相結合，如 JDBC / EJB ，以及其它第三方類庫，如 Hibernate / iBATIS ，或者 Object Relational Bridge(對象關系橋)。在視圖層，Struts能夠與JSP，包括 JSTL 與 JSF，以及 Velocity 模板，XSLT 與其它表示層技術。
　　
　　Struts 為每個專業的 Web 應用程序做背后的支撐，幫助為你的應用創建一個擴展的開發環境。
　　
　　Struts的體系結構與工作原理
　　
　　MVC即Model-View-Controller的縮寫，是一種常用的設計模式。MVC 減弱了業務邏輯接口和數據接口之間的耦合，以及讓視圖層更富于變化。MVC的工作原理,如下圖1所示：
　　
　
　　
圖1
　　

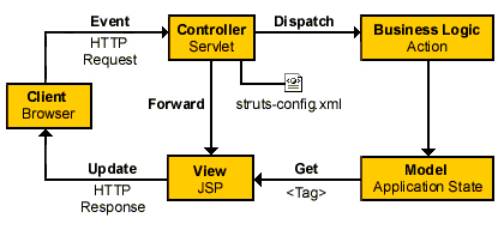

　　Struts 是MVC的一種實現，它將 Servlet和 JSP 標記（屬于 J2EE 規范）用作實現的一部分。Struts繼承了MVC的各項特性，并根據J2EE的特點，做了相應的變化與擴展。Struts的體系結構與工作原理如下圖2所示：
　　
　
　　
圖2
　　
　　從圖2中我們可以知道，Struts的體系結構包括模型（Model），視圖（View）和控制器（Controller）三部分。
　　
　　下面讓我們從MVC角度來看看struts的體系結構（Model 2）與工作原理：
　　
　　1）模型（Model）
　　
　　在Struts的體系結構中，模型分為兩個部分：系統的內部狀態和可以改變狀態的操作（事務邏輯）。內部狀態通常由一組Actinform Bean表示。根據設計或應用程序復雜度的不同，這些Bean可以是自包含的并具有持續的狀態，或只在需要時才獲得數據（從某個數據庫）。大型應用程序通常在方法內部封裝事務邏輯（操作），這些方法可以被擁有狀態信息的bean調用。比如購物車bean，它擁有用戶購買商品的信息，可能還有checkOut()方法用來檢查用戶的信用卡，并向倉庫發定貨信息。 小型程序中，操作可能會被內嵌在Action類，它是struts框架中控制器角色的一部分。當邏輯簡單時這個方法很適合。 建議用戶將事務邏輯（要做什么）與Action類所扮演的角色（決定做什么）分開。
　　
　　2）視圖（View）
　　
　　視圖主要由JSP建立，struts包含擴展自定義標簽庫（TagLib），可以簡化創建完全國際化用戶界面的過程。目前的標簽庫包括：Bean Tags、HTML tags、Logic Tags、Nested Tags 以及Template Tags等。
　　
　　3）控制器（Controller）
　　
　　在struts中，基本的控制器組件是ActionServlet類中的實例servelt，實際使用的servlet在配置文件中由一組映射（由ActionMapping類進行描述）進行定義。對于業務邏輯的操作則主要由Action、ActionMapping、ActionForward這幾個組件協調完成的，其中Action扮演了真正的業務邏輯的實現者，ActionMapping與ActionForward則指定了不同業務邏輯或流程的運行方向。struts-config.xml 文件配置控制器。
　　
　　Struts體系結構中的組件
　　

　　

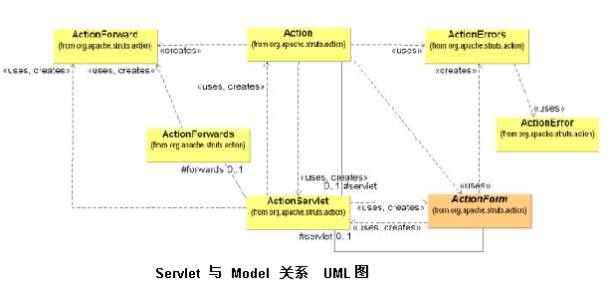

圖3
　　
　　上圖3顯示了 ActionServlet (Controller)、Actionform (form State) 和 Action (Model Wrapper) 之間的最簡關系。
　　體系結構中所使用的組件如下表：
　　ActionServlet　 控制器
　　ActionClass　　 包含事務邏輯
　　Actionform　　　顯示模塊數據
　　ActionMapping　 幫助控制器將請求映射到操作
　　ActionForward　 用來指示操作轉移的對象
　　ActionError　　 用來存儲和回收錯誤
　　Struts標記庫　　可以減輕開發顯示層次的工作
　　
　　Struts配置文件：struts-config.xml
　　
　　Struts配置文件struts-config.xml，我們默認可以在目錄WEB-INFstruts-config.xml找到這個文件。文件的配置包括全局轉發、ActionMapping類、Actionform bean 和JDBC數據源四個部分。
　　
　　1）配置全局轉發
　　
　　全局轉發用來在JSP頁之間創建邏輯名稱映射。轉發都可以通過對調用操作映射的實例來獲得，例如：NuW=mactionMappingInstace.findForward("logicalName");
　　
　　全局轉發的例子：
　　＜global-forwards＞
　　＜forward name="bookCreated" path="/BookView.jsp"/＞
　　＜/global-forwards＞
　　
　　屬性　　 描述
　　Name　　 全局轉發的名字
　　Path　　 與目標URL的相對路徑
　　
　　2）配置ActionMapping
　　ActionMapping對象幫助進行框架內部的流程控制，它們可將請求URI映射到Action類,并且將Action類與Actionform bean相關聯。ActionServlet在內部使用這些映射，并將控制轉移到特定Action類的實例。所有Action類使用perform()方法實現特定應用程序代碼，返回一個ActionForward對象，其中包括響應轉發的目標資源名稱。例如：
　　
　　＜action-mappings＞
　　＜action path="/createBook" type="BookAction" name="bookform" scope="request" input="/CreateBook.jsp"＞
　　＜/action＞
　　＜forward name="failure" path="/CreateBook.jsp"/＞
　　＜forward name="cancel" path="/index.jsp"/＞
　　＜/action-mappings＞
　　
　　屬性　　　　　　　　　　 描述
　　Path　　　　　　　　Action類的相對路徑
　　Name　　　　　　　　與本操作關聯的Action bean的名稱
　　Type　　　　　　　　連接到本映射的Action類的全稱（可有包名）
　　Scope　　　　　　　 Actionform bean的作用域（請求或會話）
　　Prefix　　　　　　　用來匹配請求參數與bean屬性的前綴
　　Suffix　　　　　　　用來匹配請求參數與bean屬性的后綴
　　attribute　　　　　 作用域名稱。
　　className　　　　　 ActionMapping對象的類的完全限定名默認的是
　　org.apache.struts.action.ActionMapping
　　input　　　　　　　 輸入表單的路徑，指向bean發生輸入錯誤必須返回的控制
　　unknown　　　　　　 設為true，操作將被作為所有沒有定義的ActionMapping的URI的默認操作
　　validate　　　　　　設置為true，則在調用Action對象上的perform()方法前， ActionServlet將調用Actionform bean的validate()方法來進行輸入檢查
　　通過＜forward＞元素，可以定義資源的邏輯名稱，該資源是Action類的響應要轉發的目標。
　　屬性　　　　　　　　　　　　　　 描述
　　Id ID
　　ClassName　　　　　　　　　　 ActionForward類的完全限定名，默認是
　　org.apache.struts.action.ActionForward
　　Name　　　　　　　　　　　　　操作類訪問ActionForward時所用的邏輯名
　　Path　　　　　　　　　　　　　響應轉發的目標資源的路徑
　　redirect　　　　　　　　　　　若設置為true，則ActionServlet使用sendRedirec方法來轉發資源
　　3）配置Actionform Bean
　　ActionServlet使用Actionform來保存請求的參數，這些bean的屬性名稱與HTTP請求參數中的名稱相對應，控制器將請求參數傳遞到Actionform bean的實例，然后將這個實例傳送到Action類。例子：
　　＜form-beans＞
　　＜form-bean name="bookform" type="Bookform"/＞
　　＜/form-beans＞
　　屬性　　　　　　　　　　　　　　　描述
　　Id　ID
　　className　　　　　　 Actionform bean的完全限定名，默認值是org.apache.struts.action.ActionformBean
　　Name　　　　　　　　　　　　　　　表單bean在相關作用域的名稱，這個屬性用來將bean與ActionMapping進行關聯
　　Type　　　　　　　　　 類的完全限定名
　　4）配置JDBC數據源
　　用＜data-sources＞元素可以定義多個數據源：
　　屬性　　　　　　　　描述
　　Id　　　　　　　　　ID
　　Key　　　　　　　　 Action類使用這個名稱來尋找連接
　　Type　　　　　　　　實現JDBC接口的類的名稱
　　
　　下面屬性需要＜set-property＞元素定義，在Struts 1.1版本中已不在使用，但你可用＜data-source＞元素。例如：|
　　＜data-sources＞
　　＜data-source id="DS1" key="conPool" type="org.apache.struts.util.GenericDataSource"
　　＜set-property id="SP1" autoCommit="true" description="Example Data Source Configuration"
　　driverClass="org.test.mm.mysql.Driver" maxCount="4"
　　minCount="2" url="jdbc:mysql://localhost/test" user="struts" password="ghq123" /＞
　　＜data-source/＞
　　＜/data-sources＞
　　
　　屬性　　　　 描述
　　desciption 數據源的描述
　　autoCommit 數據源創建的連接所使用的默認自動更新數據庫模式
　　driverClass　數據源所使用的類，用來顯示JDBC驅動程序接口
　　loginTimeout 數據庫登陸時間的限制，以秒為單位
　　maxCount　　 最多能建立的連接數目
　　minCount　　 要?jiǎng)?chuàng)建的最少連接數目
　　password　　 數據庫訪問的密碼
　　eadOnly　　 創建只讀的連接
　　User　　　　 訪問數據庫的用戶名
　　url　　　　　JDBC的URL
　　
　　通過指定關鍵字名稱，Action類可以訪問數據源，例如：
　　javax.sql.DataSource ds = servlet.findDataSource("conPool");
　　javax.sql.Connection con = ds.getConnection();
　　
　　從struts的組件來看Struts 的工作原理
　　
　　對于Struts 如何控制、處理客戶請求，讓我們通過對struts的四個核心組件介紹來具體說明。這四個組件就是：ActionServlet、Action Classes，Action Mapping以及ActionFrom Bean。
　　
　　1） Struts ActionServlet
　　
　　ActionServlet繼承自javax.servlet.http.HttpServlet類，其在Struts 體系結構中扮演的角色失控制器，控制器ActionServlet主要負責將HTTP的客戶請求信息組裝后，根據配置文件的指定描述，轉發到適當?shù)奶幚砥鳌?BR>　　
　　按照Servelt的標準，所有得Servlet必須在web配置文件（web.xml）聲明。同樣，ActoinServlet必須在Web Application配置文件（web.xml）中描述。
　　
　　當用戶向服務器端提交請求的時候，實際上信息是首先發送到控制器ActionServlet，一旦控制器獲得了請求，其就會將請求信息傳交給一些輔助類（help classes）處理。這些輔助類知道如何去處理與請求信息所對應的業務操作。在Struts中，這個輔助類就是org.apache.struts.action.Action。通常開發者需要自己繼承Aciton類，從而實現自己的Action實例。
　　
　　2） Struts Action Classes
　　
　　一個Action 類的角色，就像客戶請求動作和業務邏輯處理之間的一個適配器（Adaptor），其功能就是將請求與業務邏輯分開。這樣的分離，使得客戶請求和Action類之間可以有多個點對點的映射。而且Action類通常還提供了其它的輔助功能，比如：認證（authorization）、日志（logging）和數據驗證（validation）。
　　
　　3） Struts ActionMapping
　　
　　將特定請求映射到特定Action的相關信息存儲在ActionMapping中，ActionServelt將ActionMapping傳送到Action類的perform()方法，Action將使用ActionMapping的findForward()方法，此方法返回一個指定名稱的ActionForward，這樣Action就完成了本地轉發。若沒有找到具體的ActionForward，就返回一個null。
　　
　　4） Struts Actionform Bean
　　
　　一個應用系統的消息轉移（或者說狀態轉移）的非持久性數據存儲，是由Actionform Bean的負責保持的。
　　
　　Actionform的主要功能就是為Action的操作提供與客戶表單相映射的數據（如果在客戶指定的情況下，還包括對數據進行校驗）。Action負責對系統數據狀態的保持，而Action則負責根據業務邏輯的需要，對數據狀態進行修改，在改變系統狀態后，Actionform則自動的回寫新的數據狀態并保持。
　　
　　在Actionform的使用中，Struts提倡使用到值對象。這樣將客戶或開發人員，對數據狀態與對象狀態能夠更加清晰的理解和使用。
　　
　　對于每一個客戶請求，Struts 體系結構在處理Actionform的時候，一般需要經歷如下幾個步驟：
　　
　　① 檢查Action的映射，確定Action中已經配置了對Actionform的映射；
　　
　　② 根據name屬性，查找form bean的配置信息；
　　
　　③ 檢查Action的formbean的使用范圍，確定在此范圍下，是否已經有此form bean的實例；
　　
　　④假如當前范圍下，已經存在了此form bean的實例，而是對當前請求來說，是同一種類型的話，那么就重用；
　　
　　⑤ 否則，就重新構建一個form bean的實例；
　　
　　⑥form bean的reset()方法備調用；
　　
　　⑦ 調用對應的setter方法，對狀態屬性賦值；
　　
　　⑧ 如果validatede的屬性北設置為true，那么就調用form bean的validate()方法。
　　
　　如果validate（）方法沒有返回任何錯誤，控制器將Actionform作為參數，傳給Action實例的execute（）方法并執行。
