第五章 LPMT中的控制結構

在 Struts 的控制邏輯中， Controller 的 ActionServlet 、 RequestProcessor 是由 Struts 自身實現的。用戶需要實現的是 Model 的 Action 的 Perform 或者 Execute 方法。我們定義了兩個 Action ： IssueAction 和 MainAction ，在 Action 中根據參數 action 的類型判斷并實現各種邏輯操作。下面以 IssueAction 、 IssueActionForm 、 IssueDetail.jsp 為例說明 LPMT 中的控制結構實現。

5.1 Action中的控制結構實現

在 IssueAction 中，定義參數 action 來判斷各種操作類型。 Action 值來自客戶端請求的 URL ， action = httpServletRequest.getParameter("action").trim() 。

action == “view” ：分頁查看所有 Issue

action == “viewDetail” ： 查看單個 Issue 及其 IssueDatas 和 ChangeLogs

action == “create” ： 新建一個 Issue

action == “edit” ：編輯選定 Issue

action == “delete” ：刪除選定 Issue

action == “save” ：保存新建或修改過的 Issue

action == ” createIssueData” ：為選定的 Issue 新建 IssueData

action == “saveIssueData” ：保存新建或修改過的 IssueData

action == “editIssueData” ：修改選定的 IssueData

action == “deleteIssueData” ：刪除選定的 IssueData

在判定操作類型之后， Action 根據需要初始化對象，調用 IssueBean 的方法完成相應的業務邏輯操作，最后返回相應的 ActionMapping 對象。

5.2 ActionForm中的控制邏輯實現

在 IssueActionForm 中，處理對應表單頁面的所有項之外，我們另外定義了一個 actionType 參數，來保存并傳遞 Action 的操作類型。

private String actionType = "create";

在 Action 判定操作類型之后，要設置對應 IssueActionForm 對象的 actionType 值。比如：

issueActionForm.setActionType(action);

issueDataActionForm.setActionType(action);

5.3 View中的控制邏輯實現

在 IssueAction 對應的 IssueDetail.jsp 頁面中，需要根據當前 IssueActionForm 參數 actionType 的值來判斷當前操作類型，繼而實現相應的顯示邏輯。比如：

當 actionType = “create” 時，操作類型為新建 Issue ，此時顯示一張空白表單，初始化 Component 、 Environment 等可選項；當 actionType = “edit” 時，操作類型為編輯 Issue ，此時要載入表單值，如 issueId ， title ， Component 等等；當 actionType = “viewDetail” 時，操作類型為查看 Issue 內容。這里使用 <logic:equal> 標簽來實現控制顯示邏輯，用 <logic:present> 和 <logic:notPresent> 判斷對應的 issueActionForm 是否已經載入頁面。我們以顯示 IssueId 為例：

?????? <logic:equal name="issueActionForm" property="actionType" value="create">

????????????? <html:text property="issueId"/>

?????? </logic:equal>

?????? <logic:equal name="issueActionForm" property="actionType" value="edit">

????????????? <logic:present name="issueActionForm">

???????????????????? <html:text name="issueActionForm" property="issueId"/>

????????????? </logic:present>

????????????? <logic:notPresent name="issueActionForm">

????????????? ?????? <b>Error:No issue.</b>

????????????? </logic:notPresent>

?????? </logic:equal>

?????? <logic:equal name="issueActionForm" property="actionType" value="viewDetail">

????????????? <logic:present name="issueActionForm">

???????????????????? <bean:write name="issueActionForm" property="issueId" />

????????????? </logic:present>

????????????? <logic:notPresent name="issueActionForm">

???????????????????? <b>Error:No issue.</b>

????????????? </logic:notPresent>

?????? </logic:equal>

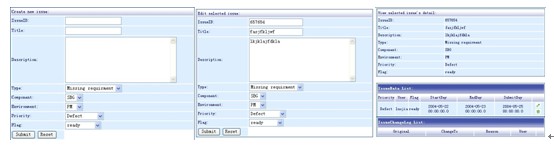

頁面效果如下：

第六章 LPMT中的WebForm技術實現

在 Web 系統設計中， WebForm 作為直接呈現給客戶端的 View ，其實現技術一直為業界所關注。從最初的單純的 HTML ，到后來的 CGI 、 PERL ，到最近的 ASP 、 JSP ，到目前的標簽庫，業界一直在尋找一種能夠快速開發、靈活、高效率、可重用的技術來實現業務邏輯呈現。在 LPMT 中，我們采用 HTML 結合 Jakarta Struts 標簽的技術來實現， JSP 頁面作為單純的 View 使用，而業務邏輯完全由 Action 完成。同樣是運行于 Server 端的技術，與單純的 ASP 、 JSP 技術相比，運用 Jakarta Struts 標簽庫構建的 JSP 頁面結構更清晰，可重用性和擴展性更優秀。

6.1 Jakarta Struts 標簽庫

Jakarta Struts1.0 的標簽庫包括：

l??????? Bean 標簽：

提供一組操作標簽，用于在必要的時候封裝邏輯，使用JavaBeans、HTTP Cookies、HTTP Headers。這些標簽封裝在文件名為struts-bean.tld的標簽包中。

l??????? Logical 標簽：

提供一組用來在JSP頁中有條件地產生輸出文本，在對象集合中循環從而重復地產生輸出文本，以及應用程序流程控制的標簽。Logical標簽庫定義的標記能夠執行條件邏輯、重復循環、轉發/重定向等功能，可以完全替代scriptlet。這些標簽封裝在文件名為struts-logic.tld的標簽包中。

l??????? HTML 標簽：

用來生成HTML標簽，顯示表單元素、控件及其數據，使用會話ID對URL進行編程，以及顯示錯誤信息。這些標簽封裝在文件名為struts-html.tld的標簽包中。

l??????? Templete 標簽：

提供一組用于定義可重用的模板視圖的標簽，包括：<template:get/>、<template:insert/>、<template:put>。這些標簽被封裝在文件名為struts-template.tld的標簽包中。

Struts1.1 還引入了struts-nested和struts-tiles兩個標簽庫。在LPMT中，我們采用了Struts1.0的四個標簽庫。

6.2 WebForm的Jakarta Struts標簽技術實現

WebForm 即是通常 MVC 設計模式中的 View 。在 LPMT 中， View 由通過 HTML 和 Struts 標簽構建的 JSP 頁面充當。 JSP 頁面作為 View 使用，只負責顯示業務邏輯的處理結果，并不負責業務邏輯處理。為使 View 具有較高的可復用性，通常將多個邏輯顯示集合在一個 View 完成；為使 View 具有較高的穩定性， JSP 頁面應該保留通用的接口，即使 Action 的業務邏輯改變了， View 仍然不需要修改。另外，為使 View 具有較高的可擴展性和可維護性，降低未來可能的維護成本， View 結構應該清晰易讀。以 IssueDetail.jsp 為例說明 WebForm 的 Jakarta Struts 技術實現。

IssueDetail.jsp 的設計需求是要實現 Issue 創建、查看、修改、刪除的頁面顯示。當操作類型為創建 — “ create ”時， View 應該初始化一張空白的 Issue 表單，等待用戶輸入；當操作類型為查看 — “ viewDetail ”時， View 應該把相應的 Issue 的值及其 IssueData 、 ChangeLog 顯示出來，內容為不可編輯；當操作類型為修改時， View 表單應該初始化相應 Issue 的值并于相應的 HTML 控件集合，內容為可編輯；當操作類型為刪除 — “ delete ”時， View 不顯示或者顯示 Issue 的內容，不可編輯。 為實現上述上述邏輯，我們采用 <logic:equal> 標簽，通過判斷 issueActionForm 對象的 actionType 參數的 value 值來判斷操作類型，繼而實現相應的顯示邏輯。以顯示 Issue 的 description 值為例，代碼實現如下：

<logic:equal name="issueActionForm" property="actionType" value="create">

????????????? <html:textarea property="description" rows="8" cols="40"/>

?????? </logic:equal>

??? <logic:equal name="issueActionForm" property="actionType" value="edit">

????????????? <logic:present name="issueActionForm">

???????????????????? <html:textarea property="description" rows="8" cols="40"/>

????????????? </logic:present>

?????? ?????? <logic:notPresent name="issueActionForm">

????????????? ?????? <b>Error:No issue.</b>

?????? ?????? </logic:notPresent>

?????? </logic:equal>

?????? <logic:equal name="issueActionForm" property="actionType" value="viewDetail">

????????????? <logic:present name="issueActionForm">

???????????????????? <bean:write name="issueActionForm" property="description" />

????????????? </logic:present>

????????????? <logic:notPresent name="issueActionForm">

???????????????????? <b>Error:No issue.</b>

????????????? </logic:notPresent>

?????? </logic:equal>

?????? 而在 View 通用性設計方面， IssueDetail.jsp 通過使用 <logic:present> 和 <logic:notPresent> 標簽判斷對象 issueActionForm 是否已經加載到 scope 以及加載進來的 issueActionForm 的 actionType 等屬性值來完成邏輯顯示。這意味著當 Action 完成相應的業務邏輯之后，在返回指向 IssueDetail.jsp 的 ActionMapping 對象之前，只需要把相應的 IssueActionForm 對象實例加載到如 Request 、 Session 或者 PageContext 即任何一個 scope 里面就可以了，不需要在 URL 中傳遞任何參數。

比如在 IssueAction 中，當操作類型為查看相應 Issue 的詳細內容時， URL 請求為 http://localhost:8000/issuecontrol/issueAction.do?action=viewDetail&issueId=... ， IssueAction 先取得 URL 傳遞過來的 issueId 參數值，然后通過 IssueBean.getIssueById 方法取得對應的 IssueActionForm 對象實例 issueActionForm ，設置 issueActionForm 對象的 actionType 參數，把 issueActionForm 放到 httpServletRequest 對象中，最后設置轉向參數 address 的值為 ”viewIssueDetail” 。代碼示例如下：

if("viewDetail".equals(action)) {

String issueId = "";

? ????????? if(httpServletRequest.getParameter("issueId")!=null)

issueId = httpServletRequest.getParameter("issueId").trim();

IssueActionForm issueActionForm = IssueBean.getIssueById(issueId);

if(issueActionForm == null) {

runningErrors.add(new ActionError("Issue(IssueID=" + issueId + ") not found."));

??????? ???? httpServletRequest.setAttribute("runningErrors",runningErrors);

??????? ???? address = "error";

????? ? }

????? ? else {

??????? ???? httpServletRequest.setAttribute("issueActionForm",issueActionForm);

?????? ????????????? issueActionForm.setActionType(action);

??????? address = "viewIssueDetail";

??? ????? }

}

當操作類型為新建一個 Issue 實例的時候， URL 請求為 http://localhost:8000/issuecontrol/issueAction.do?action=create ， IssueAction 取得 typeActionForm 對象數組、 componentActionForm 對象數組、 flagActionForm 對象數組、 environmentActionForm 對象數組和 priorityActionForm 對象數組并放到 httpServletRequest 對象中，最后設置轉向參數 address 的值為 ”viewIssueDetail” 。代碼示例如下：

?????? else if("create".equals(action)) {

??? ????? httpServletRequest.setAttribute("typeActionForms",IssueBean.getAllTypes());

httpServletRequest.setAttribute("componentActionForms",IssueBean.getAllComponents());

httpServletRequest.setAttribute("flagActionForms",IssueBean.getAllFlags());??? httpServletRequest.setAttribute("environmentActionForms",IssueBean.getAllEnvironments());

????? ? httpServletRequest.setAttribute("priorityActionForms",IssueBean.getAllPriorities());

????????????? address = "viewIssueDetail";

}

當操作類型為編輯修改一個 Issue 實例的時候， URL 請求為 http://localhost:8000/issuecontrol/issueAction.do?action=edit&issueId =... ， IssueAction 根據取得的參數 issueId 的值取得相應的 IssueActionForm 對象實例 issueActionForm ，設置 issueActionForm 的參數 actionType 的值，取得 typeActionForm 對象數組、 componentActionForm 對象數組、 flagActionForm 對象數組、 environmentActionForm 對象數組和 priorityActionForm 對象數組并將所有對象實例放到 httpServletRequest 對象中，最后設置轉向參數 address 的值為 ”viewIssueDetail” 。代碼示例如下：

else if("edit".equals(action)) {

address = "viewIssueDetail";

String issueId = "";

if(httpServletRequest.getParameter("issueId") != null)

IssueId = httpServletRequest.getParameter("issueId").trim();

IssueActionForm issueActionForm = IssueBean.getIssueById(issueId);

if(issueActionForm == null) {

runningErrors.add(new ActionError("Issue(IssueID=" + issueId + ") not found."));

??? ????? httpServletRequest.setAttribute("runningErrors",runningErrors);

??? ????? address = "error" ;

}

else {

issueActionForm.setActionType(action);

??? ????? httpServletRequest.setAttribute("issueActionForm",issueActionForm);

httpServletRequest.setAttribute("typeActionForms",IssueBean.getAllTypes());??????? httpServletRequest.setAttribute("componentActionForms",IssueBean.getAllComponents());

httpServletRequest.setAttribute("flagActionForms",IssueBean.getAllFlags());??????? httpServletRequest.setAttribute("environmentActionForms",IssueBean.getAllEnvironments());??????? httpServletRequest.setAttribute("priorityActionForms",IssueBean.getAllPriorities());

address = "viewIssueDetail";

? ???? }

}

另外，由于 View 只負責邏輯顯示，而不需要實現業務邏輯，因此結構非常清晰，擴展和修改都將非常容易，可以將擴展和修改維護的成本降低到很小的水平。

6.3 與單純的JSP代碼的比較

與目前業界比較常用的單純 ASP/JSP 代碼構建的 WebForm 方法相比，上述 WebForm 構建技術有明顯的優勢：

l??????? 構建成本低，效率高

Jakarta Struts 標簽庫提供了一系列的標簽用于快速構建 JSP View ，標簽庫包括一般的 HTML 元素和控件 (html 標簽 ) ，流程和邏輯控制的標簽 (logic 標簽 ) ， bean 操作標簽等等。這里以循環顯示所有的 Component 為例比較一下兩種方法的效率，假設 Component 對象數組可以從 request 中得到。

Logical 標簽：

<logic:iterate id="components" name="componentActionForms">

?????? ?????? <bean:write name="components" property="component" />

</logic:iterate>

單純的 JSP 代碼：

<%

?????? ComponentActionForm[] components

= (ComponentActionForm[])request.getAttribute(“componentActionForms”);

????????????? For(int i=0;i<components.length;i++) {

???????????????????? out.println(components[i].getComponent);

}

%>

可以預見，顯示邏輯越復雜，用 Jakarta Struts 標簽庫構建的 JSP View 效率越高，結構也更清晰，構建和維護成本更低。詳細代碼請看附錄 IssueDetail.jsp 代碼。

l??????? 可擴展性高

對于單純的 JSP/ASP 代碼構建的 View 而言，由于業務邏輯通常是在 JSP 頁面完成的，所以當業務邏輯改變或擴展之后，相應的 View 也必須改變；如果業務邏輯是在多個頁面完成的話，修改的成本更大，可擴展性更差。而用 Jakarta Struts 標簽庫構建的 View ，由于業務邏輯在相應的 Action 中完成，所以只需要修改相應的 Action 操作就可以了。尤其當 Action 復用程度比較高的時候，這種修改需要的工作量更小，而且 View 根本不需要修改，這種優勢也是 MVC 設計模式 Model 和 View 的分離所帶來的良好的可擴展性。

l??????? 可重用性高

運用 Jakarta Struts 的 Logical 標簽，可以構建高度可復用的 WebForm 。雖然單純的 JSP/ASP 代碼技術也可以實現，但由此所帶來的構建、修改和維護成本將隨著邏輯的復雜度增加而急劇增長。比如上文提到的，運用 Jakarta Struts 的 Logical 標簽，我們很容易將 Issue 的創建、查看、修改、刪除顯示邏輯集中在一個 IssueDetail.jsp View 中完成。

l??????? 可讀性高，結構清晰

Jakarta Struts 標簽和 HTML 代碼很接近，不需要額外的用 <%%> 等標簽包含起來，可讀性更高。而 Jakarta Struts 標簽集合了邏輯和流程控制，與 HTML 結合所構建的 JSP View 結構更清晰。下圖為 HTML 中內嵌 JSP 代碼和 Struts 標簽的代碼截圖，可以看到，使用 Struts 標簽的 View 結構更清晰，更易讀。

圖 14 HTML 中內嵌 JSP 代碼

圖15 HTML中內嵌Struts標簽代碼
